全自动无限延长齿接生产线  Fully Automatic Finger Joint Production Line

设备名称及型号

Equipment name and model

RLT-CJX600

自动梳齿机部分

Comb teeth section

最大/最小加工长度

Maximum/minimum machining length

850mm/150mm

最大/最小加工宽度

Maximum/minimum machining width

580mm/450mm

最大/最小加工高度

Maximum/minimum machining height

150mm/22mm

输送带电机功率

Conveyor belt motor power

400w

锯片直径

Blade Diameter

180mm

锯片(后)直径

Saw blade (rear) diameter

255mm

转速

speed

5000rpm

电机功率

Motor power

5.5kw

铣刀直径

Milling cutter diameter

160mm

榫轴直径

Diameter of tenon shaft

50mm

转速

Speed

6750rpm

伺服功率

Servo power

1.8kw

电机功率

Motor power

11kw

工作气压

Working air pressure

0.9-0.6mpa

额定电压

Rated voltage

380v 50hz 3ph

梳齿机对打线总功率

The total power of the comber for threading

40kw

中转预接机部分

Transfer pre connection section

送料电机功率1

Feeding motor power1

3kw

送料电机功率2

Feeding motor power2

3kw

送料电机功率3

Feeding motor power3

0.75 kw

送料电机功率4

Feeding motor power4

0.75 kw

送料电机功率5

Feeding motor power5

1 kw

送料电机功率6

Feeding motor power6

0.4 kw

接长机部分

Wooden Splicing Part

最大接榫长度

Maximum joint length

6100-1900mm

接榫宽度

Maximum joint width

150-40mm

接榫厚度

Maximum joint thickness

50-12mm

锯轴功率

Saw shaft power

2.2kw

锯轴转速

Saw shaft speed

3700rpm

送料速度

Feeding speed

130-88m/min

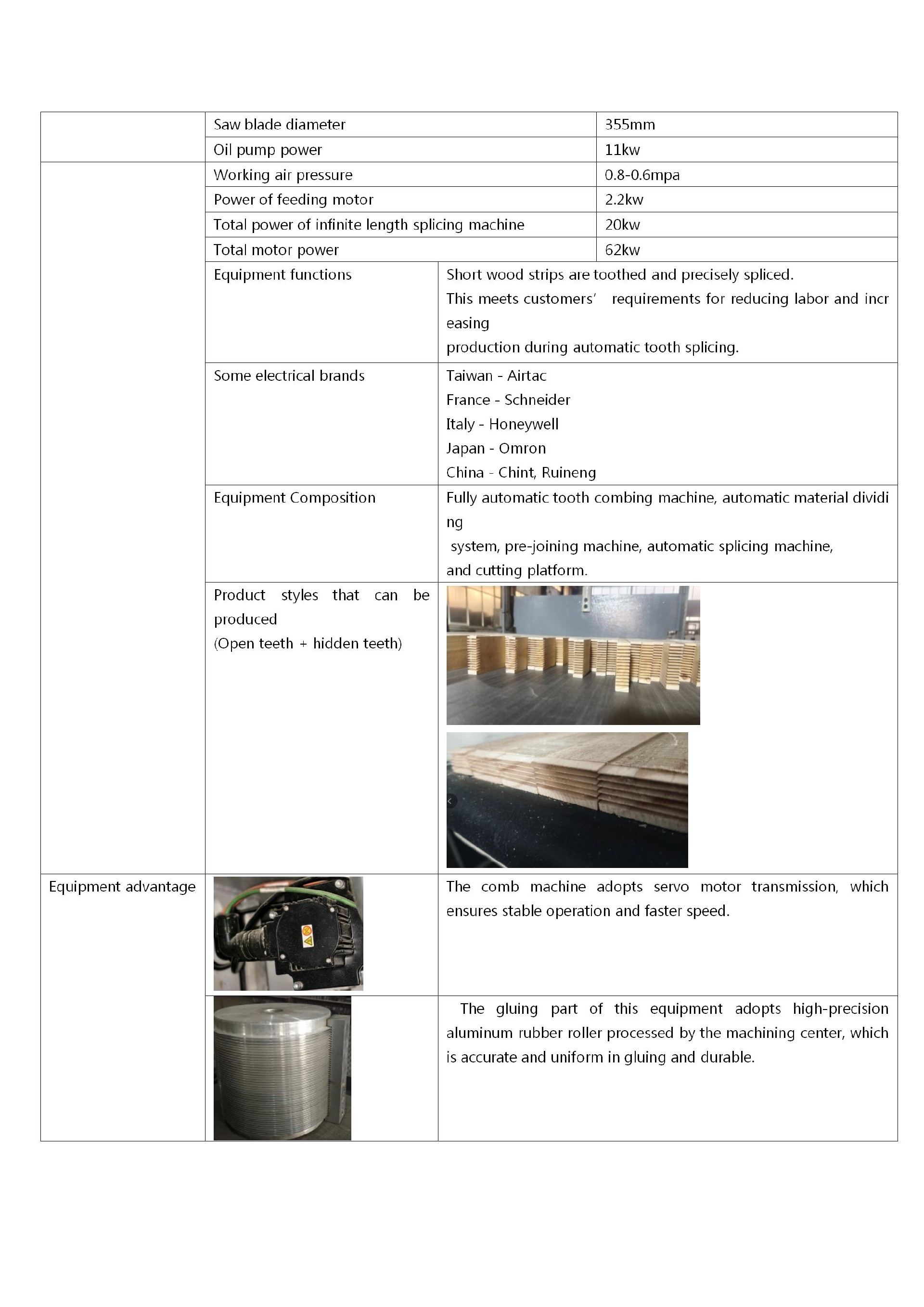

最大接合力

Maximum joint force

10T

锯片直径

Saw blade diameter

355mm

油泵功率

Oil pump power

11kw

工作气压

Working air pressure

0.8-0.6mpa

送料电机功率

Power of feeding motor

2.2kw

无限长接木机总功率

Total power of infinite length splicing machine

20kw

生产线总功率

Total motor power

62kw

设备功能

Equipment functions

对短木条进行开齿并精准接长。满足客户对自动齿接过程中减少人工提高产量的要求。

Short wood strips are toothed and precisely spliced.

This meets customers’ requirements for reducing labor and increasing

production during automatic tooth splicing.

设备组成

Equipment Composition

全自动梳齿机、自动分料系统、预接机、自动接长机、切料平台。

Fully automatic tooth combing machine, automatic material dividing

 system, pre-joining machine, automatic splicing machine,

and cutting platform.
